Варианты подключения Routerich:
1) “Суперэконом”. Обычно всё доступно под пользовательским admin/admin на провайдерском роутере.

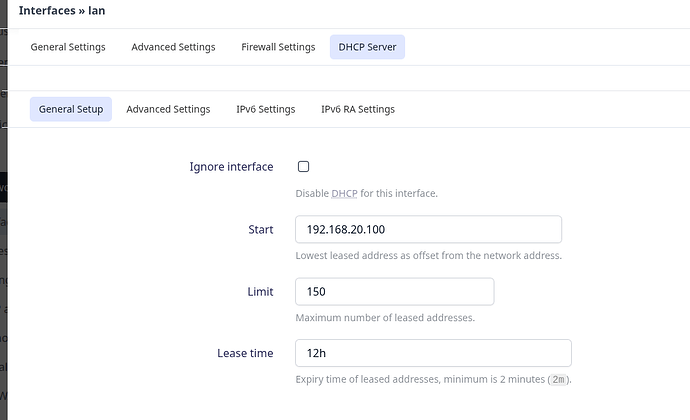

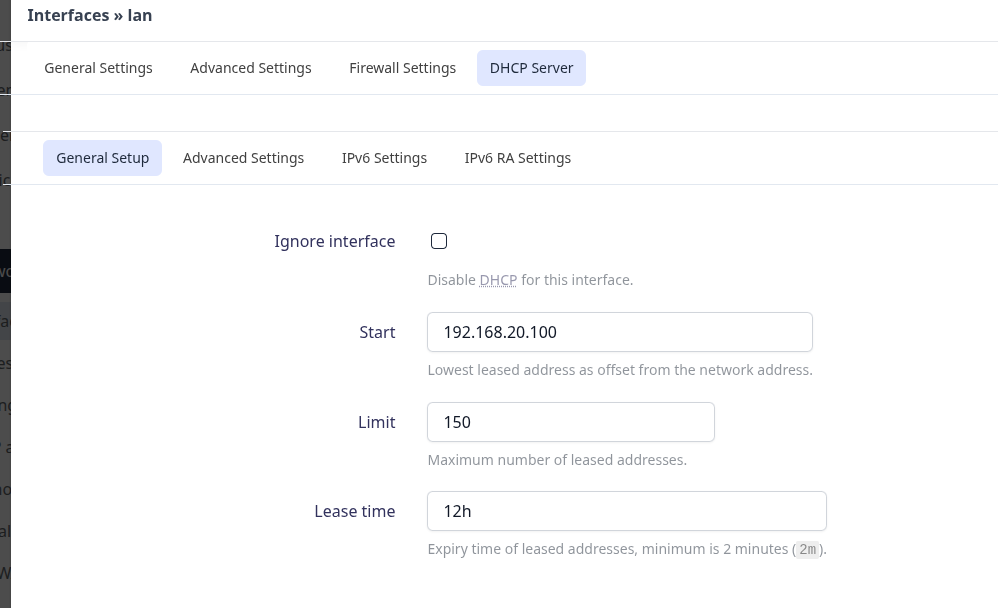

На провайдерском роутере изменить диапазон раздаваемых DHCP адресов со стандартного 192.168.1.х на любой другой, например, 192.168.11.х
Подключить к первому разъему LAN провайдерского роутера WAN порт Routerich.
Задать в настройках Routerich тип соединения IPoE / DHCP.
Задать ему на провайдерском роутере статический (постоянный) адрес и внести в зону DMZ.
Все дальнейшие настройки выполняются на Routerich, плюсом, если использовалась провайдеская IPTV приставка - она остаётся подключенной, как и ранее и отсутствует какой-либо геморрой с её перенастройкой.
2) “Продвинутый”. Перевести провайдеский роутер в режим bridge (мост). Способ такого переключения различается в зависимости от модели и достаточно просто ищется на 4pda.to в темах, посвященных той или иной модели роутера. Начиная с получения пароля для пользователя superadmin, под которым и возможна такая процедура.
Минимально необходимая информация, которую перед переводом в режим моста нужно в таком случае заполучить из провайдерского роутера - перечень используемых в конкретном случае VLAN, а вот т.н. PLOAM - фактически, идентификатор подключения/договора, в данном случае не нужен, поскольку PON соединение остаётся тем же.
Минусы - возможная низкая производительность самого роутера (замечено на TS-4000, например), возможны периодические сбросы режима моста при кратковременных пропаданиях питания или выполнения сервисных процедур провайдером.
Также незначительно усложняется настройка самого Routerich, поскольку задавать значения используемого VLAN в этом случае необходимо именно на нём.
Примеры такой настройки - раз и два.
Из плюсов, помимо устранения двойного NAT, пожалуй лишь гарантированная совместимость того, что будет использовано в качестве bridge с оборудованием провайдера “на другом конце” оптоволокна.
3) “Правильный”. Замена провайдерского роутера на т.н. PON-розетку.
Эксперимент с такой заменой самим провайдером был признан им неудачным и в настоящее время недоступен.
Предложения различных моделей на свободном рынке, позволяющие выполнить самостоятельную замену, отличаются, в первую очередь типом коннектора (который легко идентифицируется по цвету). МТС, обычно, использует зелёный APC, это критично.
Второй момент - возможность настройки режимов работы “розетки”.
Он связан с тем, какой тип OLT находится “на том конце” линии. Долгое время бытовала легенда, что с OLT оборудованием FiberHome способно работать лишь оконечное оборудование того же производителя.
Не так давно этот миф был развенчан и модель C-DATA FD511G-X с вероятностью 99,99% будет успешно работать независимо от внешних условий.
Помимо перечня задействованных VLAN в данном случае из провайдерского роутера нужно заполучить и PLOAM, который будет использоваться для авторизации розетки на OLT вместо отключенного провайдерского роутера.
Для более удобной настройки - рекомендуется сразу в разделе “сеть-интерфейсы” добавить новый, со статическим адресом 192.168.101.2 и маской 255.255.255.0
Это позволит без всяких передергиваний кабелей получить доступ и к веб-морде розетки по адресу 192.168.101.1
Логин-пароль стандартно для неё adminisp/adminisp.
После входа - идём вот сюда:
И в поле SN password указываем тот самый PLOAM, добытый из провайдерского роутера.
Сам SN - необязателен, для полного фэншуя можно указать серийник с наклейки провайдерского роутера.
После применения этих значений и (не помню, надо ли) перезагрузки, вот в этом месте должно отобразиться состояние успешной авторизации:
На корпусе розетки при этом должны зелёным светиться три индикатора (за исключением LOS: Line-Out Service )
На этом этап подключения к оборудованию провайдера закончен.
Далее, в зависимости от задействованного провайдером OLT и количества заказанных услуг, возможны два варианта настройки связки розетка-роутер.
С картинками и комментариями - описано вот тут.
VLAN’ы на роутере, при необходимости, настраиваются аналогично предыдущему варианту. В плюсах - полная независимость от попыток провайдера поуправлять работой оконечного оборудования, а всё, что нужно - спокойно настраивается на самом роутере.
Необязательная, но нелишняя добавка в виде вот такой коробчонки (не реклама, просто пример), запитывающей розетку совместно с роутером, не только защищает от кратковременных пропаданий питания, но и позволяет, как показал опыт, не менее трех часов пользоваться интернетом в случае более серьёзной аварии…
